산업용으로 판매되는 높은 전압과 전류의 스위칭 파워인 SMPS와
조합으로 높은 전압이나 전류를 출력하는 파워서플라이를 만들수
있도록 콘트롤 해주는 가변 스텝다운 회로 입니다.
소개해 드리는 이 회로는 60V 20A 까지 출력할 수 있는 회로 입니다.
그러기 위해서 입력부에 전압을 공급해주는 SMPS는 70V 20A 정도
되야 하는데요.
보통 자작꾼은 20A 까지 고전류를 요구하는 경우가 별로 없기때문에
본 블로그에서 소개해 드린 1200와트 SMPS와 조합 정도 만으로도
충분히 매력있는 가변 파워서플라이를 구성할 수 있습니다.
완제품으로 60V 20A 의 파워서플라이를 구매하려면 아주 많은 비용을
지불해야 겨우 구할 수 있을정도로 비싸고 구하기도 쉽지않습니다.
그럴때 산업용 SMPS와 스텝다운 컨버터를 잘 이용하면 충분히
매력있는 파워서플라이를 운용할 수 있게됩니다.
저는 이 구성과 자작한 파워등 여러종류의 파워 서플라이를 쓰고 있지만
지금은 이 회로로 만들어진 파워서플라이만 쓰게 됩니다.
파워서플라이에 목마른 자작꾼들이여...도전해보세요.

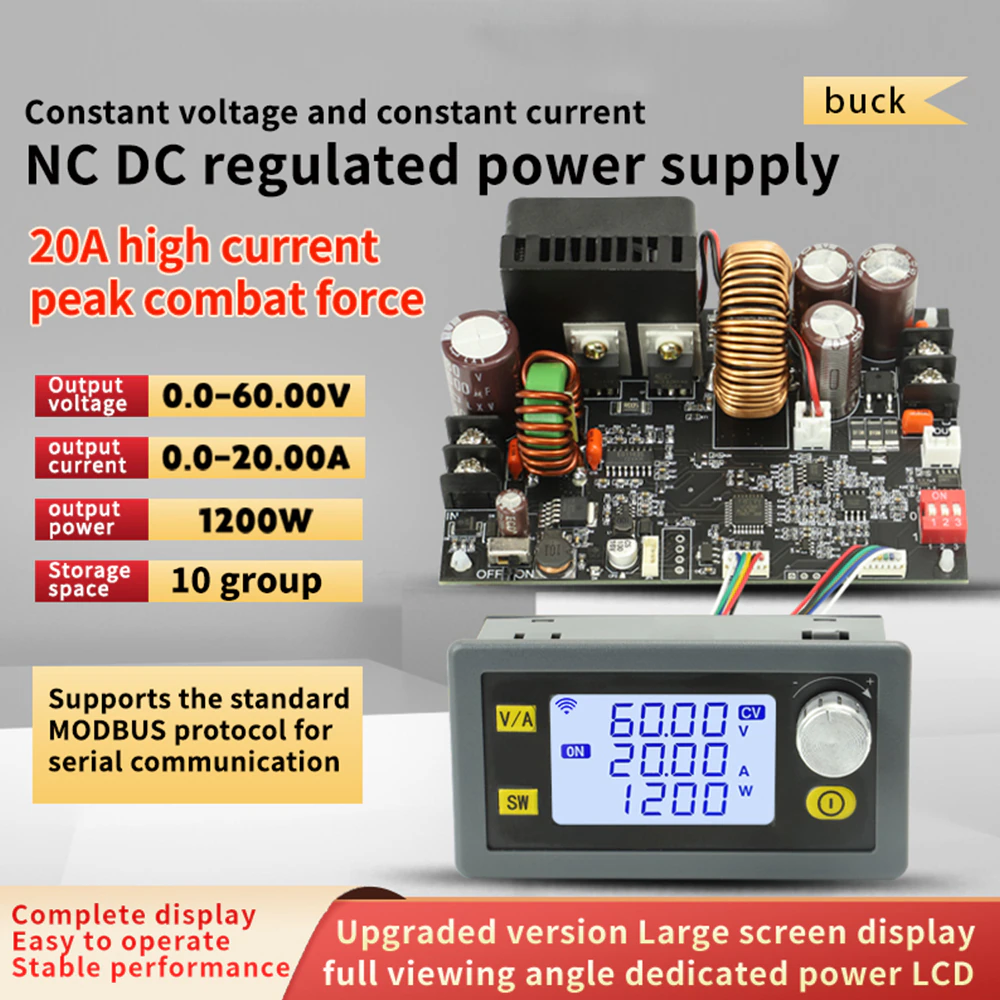

제품 특징:
1. 튼튼한 고품질 물자의 사용

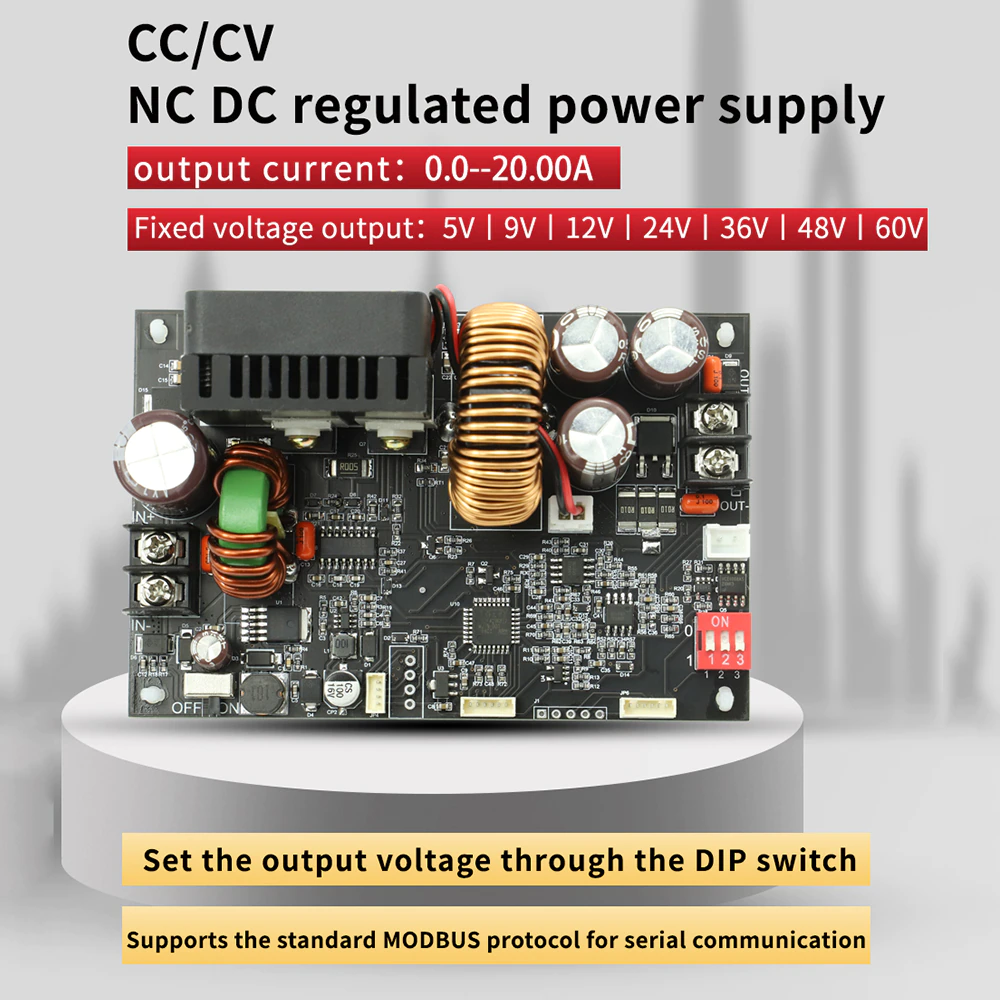

2. 정전압 및 정전류 CNC DC 전압 안정화 전원 공급 장치
3. 대형 스크린 디스플레이, 전체 전용 전원 LCD
4. 고체 재료, 입력 공통 모드 인덕터, 입력 전원 공급 장치 wavenumber의 충격 크게 감소, 낮은 웨이브 롬버 출력 달성
5. 완벽한 디스플레이, 간단한 작동, 안정적인 성능

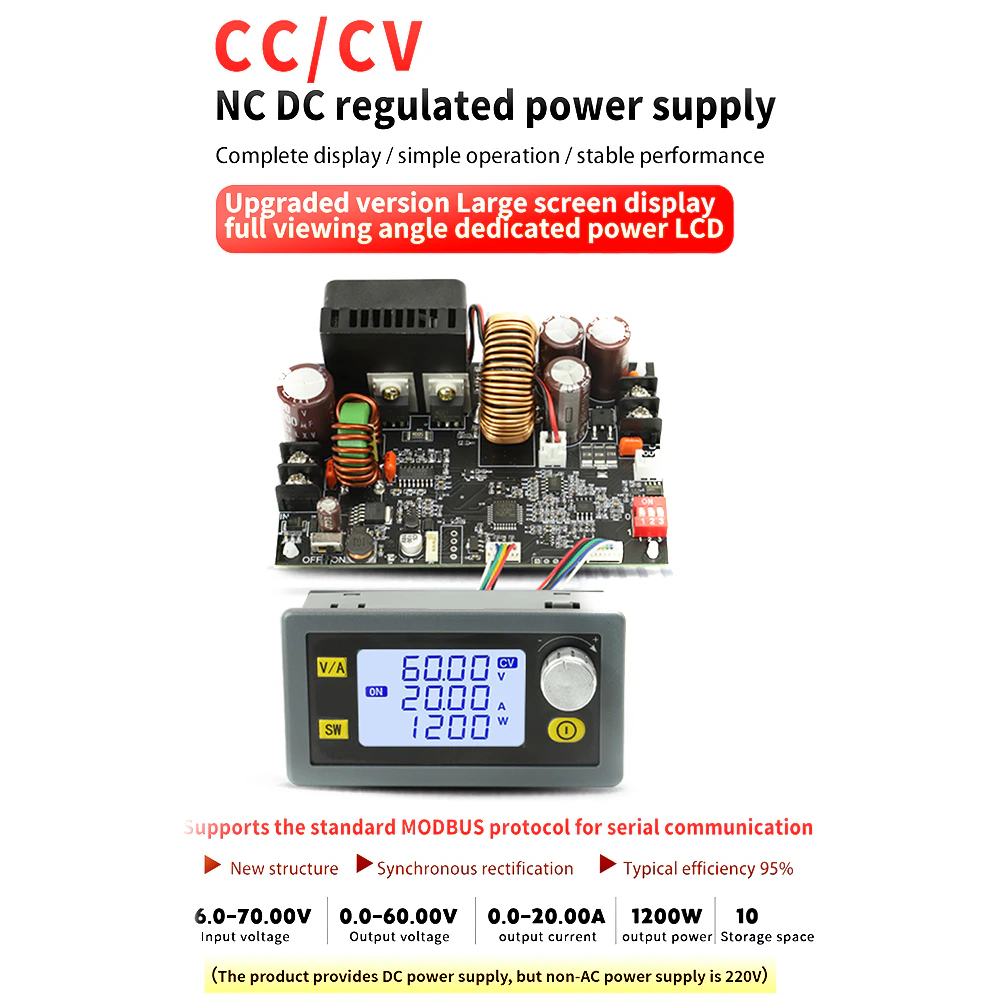

모수:
제품 모수.
입력 전압: 6.0 ~ 70V
출력 전압: 0.0 ~ 60V
출력 전류: 0 ~ 20.00A
출력 리플 일반 값: 100mv VPP
출력 전력: 0 ~ 1200W
최대 출력 전압: (입력 전압 1.1)-2
입력 전압 측정 해상도: 0.01V
출력 전압 설정 측정 해상도: 0.01V
전류 설정 측정 해상도: 0.01A
입력 전압 측정 정확도: ± 1%, 5 단어
출력 전압 설정 및 측정 정확도: ± 0.4% + 1 단어
출력 전류 설정 및 측정 정확도: ± 0.5% + 3 단어
냉각 팬 켜짐: 전류> 2A 전력> 50W 온도> 50 ℃
냉각 팬 켜기 및 끄기: 전류 <1.5A 전원 <45W 온도 <45 °C

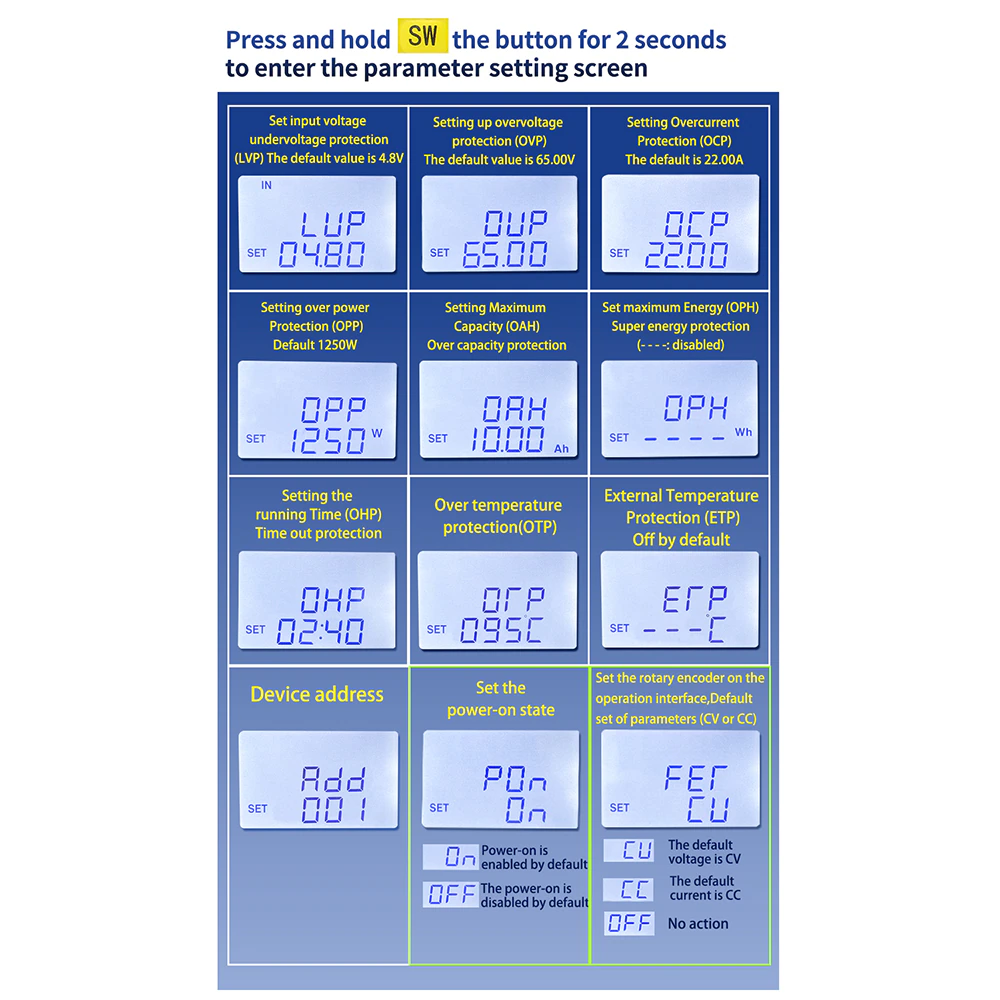

보호 메커니즘.
외부 온도 보호: 0 - 110 °C, 기본 꺼짐
입력 과전압 보호: 71V 기본값
입력 저전압 보호: 4.8-71V 조정 가능 기본 4.8V
출력 과전압 보호: 0-65V 기본 65V
출력 과전류 보호: 0-16A 기본 16A
전원 보호 출력: 0-950W 기본 950W
과열 보호: 60 - 110 °C 기본 95 °C
시간 차단 보호: 0 -100H 조정 가능 기본 꺼짐
용량 보호 이상: 0 ~ 9999AH 조정 가능, 기본 꺼짐
슈퍼 에너지 보호: 0 ~ 9999WH, 조절 가능, 기본 꺼짐

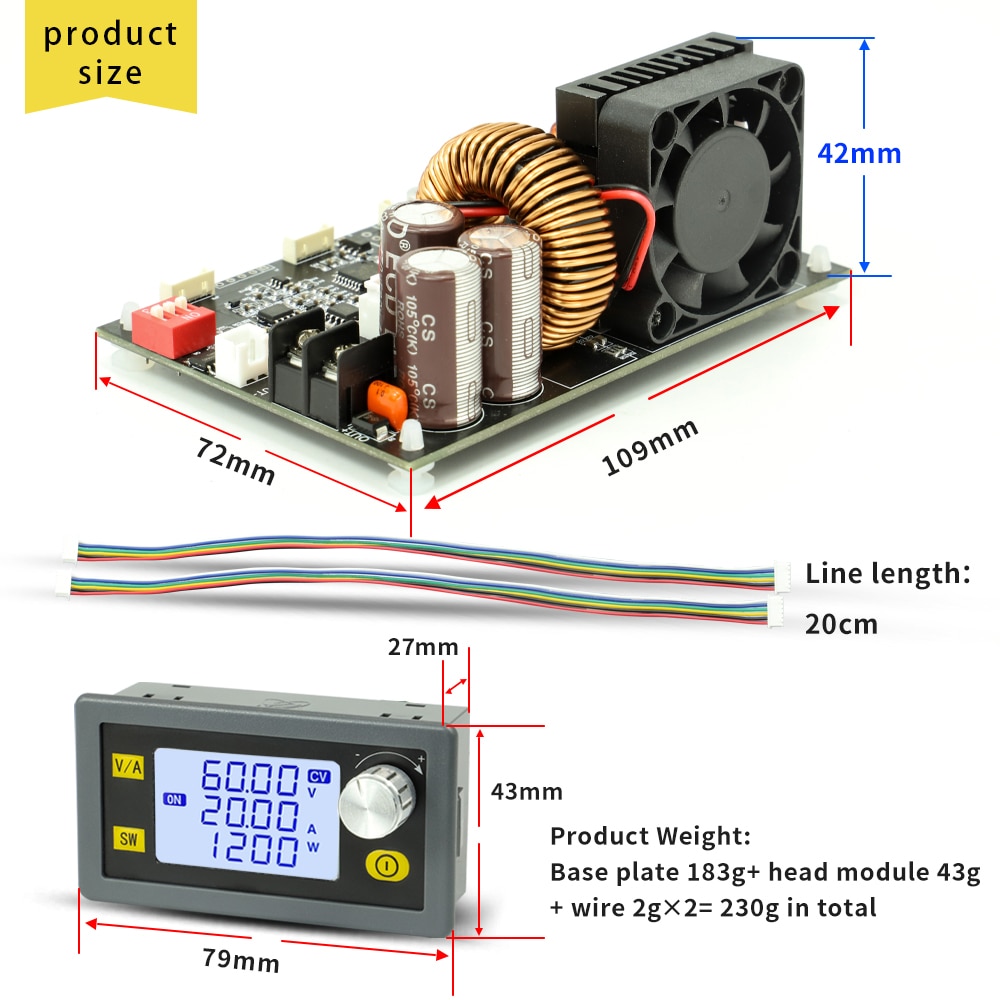

패키지 목록 :( A 및 B 선택)
유형:
미터 헤드 * 1
기본 플레이트 * 1
케이블 * 2
유형 B:
베이스 플레이트 * 1 (베이스 플레이트 별도 출력 전류 0-20A 사용 가능)
